放送大学「分子の科学」(2010)補助教材の使い方(slideboom版)
View more presentations or Upload your own.


Jmol分子モデル上でのマウス操作
動 作マウス操作
メニュー表示(英語)右クリック
X,Y軸方向回転左ドラッグ
X,Y軸方向平行移動Ctrlキー+右ドラッグ
Z軸方向回転Shift+右ドラッグ
ズームShift+左ドラッグ
※“Ctrlキー+…”はCtrl(コントロール)キー,“Shift+…”は(シフト)キーを押しながらの意味。



Jmolの原子表示色
詳細:Jmol colors
[注意] 原子の色はソフトウェアや書籍によって異なります。

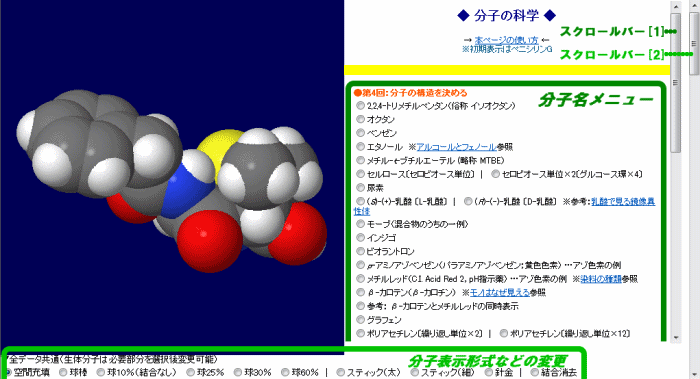

Jmolによる「分子の科学」トップページ(分子はペニシリンG)
ページの操作方法(1):で各章へ,↑TOPクリックでトップメニューへ



ページの操作方法(2):分子の選択と表示変更
画面中のボタンを押して,分子を選択して表示形式を変更
画面右端のスクロールバー[1]で分子名を探して選択し,スクロールバー[2]で分子の表示形式(下図)や背景色などを変更。
「分子の科学」別版では各ページに章ごとの分子が一括表示されるのでこの操作は不要です。



ページの操作方法(3):分子の表示変更
および内のボタンで表示形式変更可能(下図が変更例)



分子の表示変更例(ペニシリンGを例に)
[1] 空間充填モデル [2] 球棒モデル [3] スティックモデル(細)
[4] 針金モデル(内のボタンでドット表面表と元素記号・番号表示



分子のいろいろな姿(28分子からなる氷構造を例に)
[1] 各原子の電子が動き回っているおよその範囲をドットで表示
[2] 酸素原子の範囲を赤で表示(水素原子は白)
[3] 各原子の中心を球で共有結合を線で表示
[4] [3]の原子表面のドット表示を削除(球棒モデル)
[5] 水素結合を表示(表示できないデータもある)
[6] 空間充填表示([1]の別表示)



Jmol表示分子例:色のある分子の例の場合
[上段左から]モーブ,p-アミノアゾベンゼン,メチルレッド,インジゴ
[下段左から]ビオラントロン,β-カロテン,グラフェン(部分),ポリアセチレン(部分)



ページの操作方法(4):分子の表示変更(タンパク質やDAN・RNAの場合)
で生体分子の表示変更(下図参照)。で変更対象を選び内ボタンで表示形式変更可能



生体分子の表示変更例(ヘモグロビンの部分構造例)
PDBデータ1hho*のA鎖を例に:  [1] 全体を空間充填モデル
[2] バックボーン表示(タンパク質を1本の鎖で表示)
[3] 二次構造表示(色でαらせん構造,色でβシート構造表示;高校生物の教科書・参考書も参照)
◎参考:ヘモグロビンとヘモグロビンS

* 世界中の研究者が解明した生体分子の構造データはPDBデータベースとして,RCSB PDB(構造の3D表示は本ページと同じJmolが標準)やPDBj(国内)に蓄積されて誰でも利用できます。PDB IDは4文字の英数字で表記され,1文字目が数字で2文字目以下が数字かアルファベットです。どちらのサイトでもそのIDや任意のキーワードで検索して詳細情報を参照でき,それを通して他のデータベースへもアクセスできます。
 なお,本サイトの生体分子3DモデルはそのPDBデータを利用したもので,複数のタンパク質・核酸分子(Chain,鎖)が含まれるものについては,その一部だけ抜き出しているものもあります。上図1hhoRCSB PDBデータPDBjデータ)では,A鎖とB鎖が一緒になっているものからA鎖だけを取り出しています。
 PDBの立体構造はX線回折やNMRなどにより求められており,前者では通常水素原子の位置が求められないためモデルでも表示されませんのでご注意ください。Jmolによる水素結合表示(プログラムが結合位置を算出)でも同様です。



生体分子の表示変更例(DNAの部分構造例)
PDBデータ2bnaを例に: [左]原子色表示
[右]DNA/RNA用着色表示;A(アデニン)T(チミン)G(グアニン)C(シトシン)U(ウラシル)backbone(バックボーン)
※DNAの塩基はATGC,RNAの塩基はAUGCは水素結合。
◎参考:DNAとRNAのいろいろな姿



ページ作成: 本間善夫(Webサイト生活環境化学の部屋Jmolコンテンツリスト
